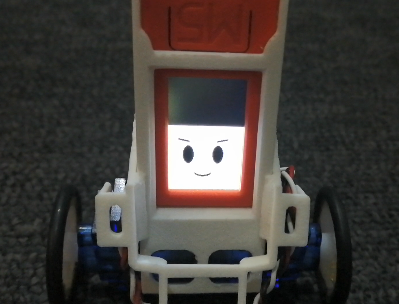

もう1年以上前からこの顔でスティックくんは変わってない・・・
Chieさんから可愛いってコメント頂いて、
どう描いてるって質問があったんだけど・・・
あまりこれといって考えてなくてかなり適当に作ってます。
そもそもArduinoの描画の関数はもっと気の利いたのがありそうだけど
調べてないです。。。
最初に見た線の描画、円の描画関数をただ組み合わせたべた書きです。。。^^;
だからあまり見せれるコードじゃないんですが
Chieさんに褒めて？もらったので顔描画の部分コードの紹介です。
M5stickCじゃなく、M5stickC-Plusじゃないと
画面のドット数の関係で同じようにはならないです。
//
// スティックくんの顔描画
//
#include "M5StickCPlus.h"
void setup() {
M5.begin();
M5.Lcd.setRotation(2);
M5.Lcd.fillScreen(BLACK);
draw_kao();
}
void loop() {
draw_henoji();
delay(1000);
draw_smile();
delay(1000);
draw_L_wink();
delay(1000);
draw_L_wink_reset();
delay(1000);
draw_R_wink();
delay(1000);
draw_R_wink_reset();
delay(1000);
}
void draw_kao(){
M5.Lcd.fillRect(0, 100, 134, 239, WHITE);
// 目 M5.Lcd.fillEllipse(x0, y0, rx, ry, color);
M5.Lcd.fillEllipse(62-27,160, 10, 20, BLACK);
M5.Lcd.fillEllipse(62+27,160, 10, 20, BLACK);
// 口
for(int i = 0; i < 5; i++){
M5.Lcd.drawLine(62-15, 200+i, 62-10, 204+i, BLACK);
M5.Lcd.drawLine(62-10, 204+i, 62, 206+i, BLACK);
M5.Lcd.drawLine(62, 206+i, 62+10, 204+i, BLACK);
M5.Lcd.drawLine(62+10, 204+i, 62+15, 200+i, BLACK);
}
// 眉
for(int i = 0; i < 5; i++){
M5.Lcd.drawLine(62-25, 130+i, 62-45, 125+i, BLACK);
M5.Lcd.drawLine(62+25, 130+i, 62+45, 125+i, BLACK);
}
}
void draw_L_wink() {
M5.Lcd.fillEllipse(62-27,160, 10, 20, WHITE);//L 白で目を消す
draw_henoji_sub(62-27, 160,BLACK);//黒でwink
}
void draw_L_wink_reset() {
draw_henoji_sub(62-27, 160,0xffff);//白でwink消す
M5.Lcd.fillEllipse(62-27,160, 10, 20, BLACK);//L 黒で目を戻す
}
void draw_R_wink() {
M5.Lcd.fillEllipse(62+27,160, 10, 20, WHITE);//R 白で目を消す
draw_henoji_sub(62+27, 160,BLACK);//黒でwink
}
void draw_R_wink_reset() {
draw_henoji_sub(62+27, 160,0xffff);//白でwink消す
M5.Lcd.fillEllipse(62+27,160, 10, 20, BLACK);//R 黒で目を戻す
}
void draw_henoji_sub(unsigned char x,unsigned char y,unsigned short color) {
for(int i = 0; i < 5; i++){
M5.Lcd.drawLine(x-15, y+6+i, x-10, y+4+i, color);
M5.Lcd.drawLine(x-10, y+4+i, x, y+i, color);
M5.Lcd.drawLine(x, y+i, x+10, y+4+i, color);
M5.Lcd.drawLine(x+10, y+4+i, x+15, y+6+i, color);
}
}
void draw_henoji(){
// 白で消す
for(int i = 0; i < 5; i++){
M5.Lcd.drawLine(62-15, 200+i, 62-10, 204+i, WHITE);
M5.Lcd.drawLine(62-10, 204+i, 62, 206+i, WHITE);
M5.Lcd.drawLine(62, 206+i, 62+10, 204+i, WHITE);
M5.Lcd.drawLine(62+10, 204+i, 62+15, 200+i, WHITE);
}
// への字
for(int i = 0; i < 5; i++){
M5.Lcd.drawLine(62-15, 206+i, 62-10, 204+i, BLACK);
M5.Lcd.drawLine(62-10, 204+i, 62, 200+i, BLACK);
M5.Lcd.drawLine(62, 200+i, 62+10, 204+i, BLACK);
M5.Lcd.drawLine(62+10, 204+i, 62+15, 206+i, BLACK);
}
}
void draw_smile(){
// 白への字で消す
for(int i = 0; i < 5; i++){
M5.Lcd.drawLine(62-15, 206+i, 62-10, 204+i, WHITE);
M5.Lcd.drawLine(62-10, 204+i, 62, 200+i, WHITE);
M5.Lcd.drawLine(62, 200+i, 62+10, 204+i, WHITE);
M5.Lcd.drawLine(62+10, 204+i, 62+15, 206+i, WHITE);
}
// 黒でスマイル
for(int i = 0; i < 5; i++){
M5.Lcd.drawLine(62-15, 200+i, 62-10, 204+i, BLACK);
M5.Lcd.drawLine(62-10, 204+i, 62, 206+i, BLACK);
M5.Lcd.drawLine(62, 206+i, 62+10, 204+i, BLACK);
M5.Lcd.drawLine(62+10, 204+i, 62+15, 200+i, BLACK);
}
}
