一応、予定通り、BLEアンテナ基板上、、、部品実装禁止領域に
モータドライバ実装してもちゃんと動いた♪
BLE通信もちゃんとできた♪
でも・・・たぶん、
GNDが大きいDRV8835をアンタナ基板直近に置いて
同調がちょっとずれてるだろうから
もう仕様書の60mの通信距離は無理・・・
実際は １ｍ も離れて操縦することはないので問題なし...♪
1/150 Nゲージ
— しん_2-41 (@shinichi_nino) 2026年3月20日
スバル360 全長２cm！
極小ラジコンへの道...

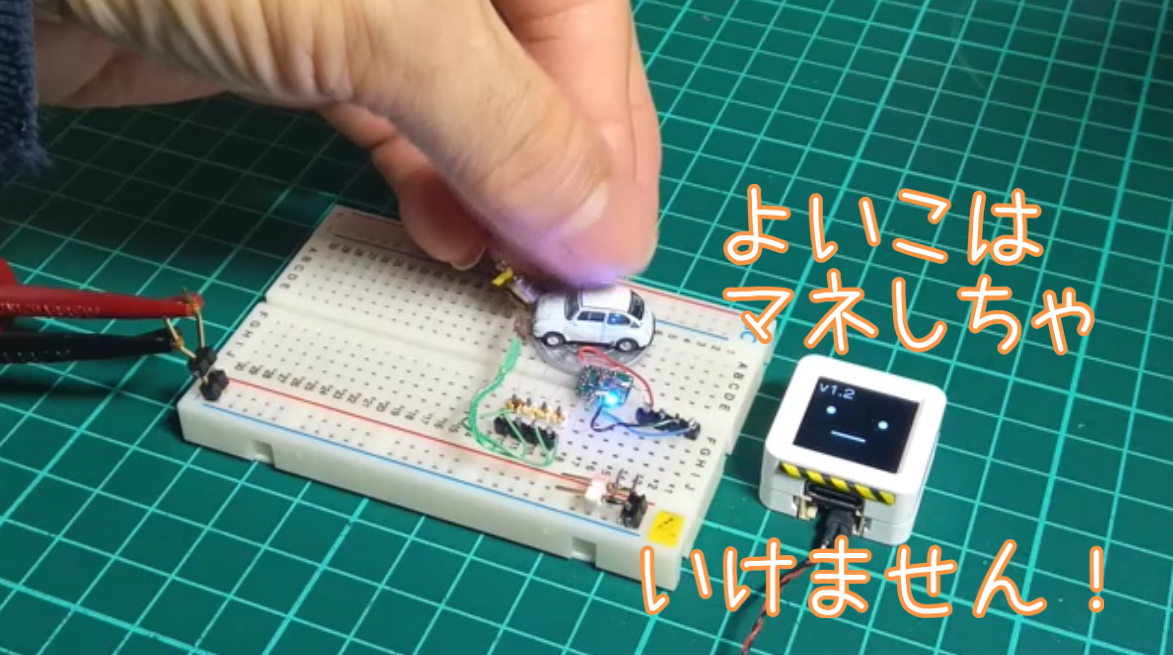

0.5mmピッチランドに
Φ0.05mm線でハンダ付け
BLE通信アンテナ基板上に
モータドライバ実装してるので
動作確認です...^^;
無事動きました♪
ちび #ｽﾀｯｸﾁｬﾝ は見てるだけの助手
これまで進捗等↓https://t.co/SeKGBqIfBk#M5Stack pic.twitter.com/yvgKjuJL1c
モータドライバ、DRV8835は2個 MDBT42Vの基板裏に実装予定だけど
2個実装してから、もし動かなかったら・・・とっても
残念な感じになるのでとりあえず、ちょいとだけ
心配のあるアンテナ基板上側を実装しての確認でした。
もう1個はフツーにランドがいっぱいあるだけの基板部に実装なんで
たぶんこれと言って問題なし。
