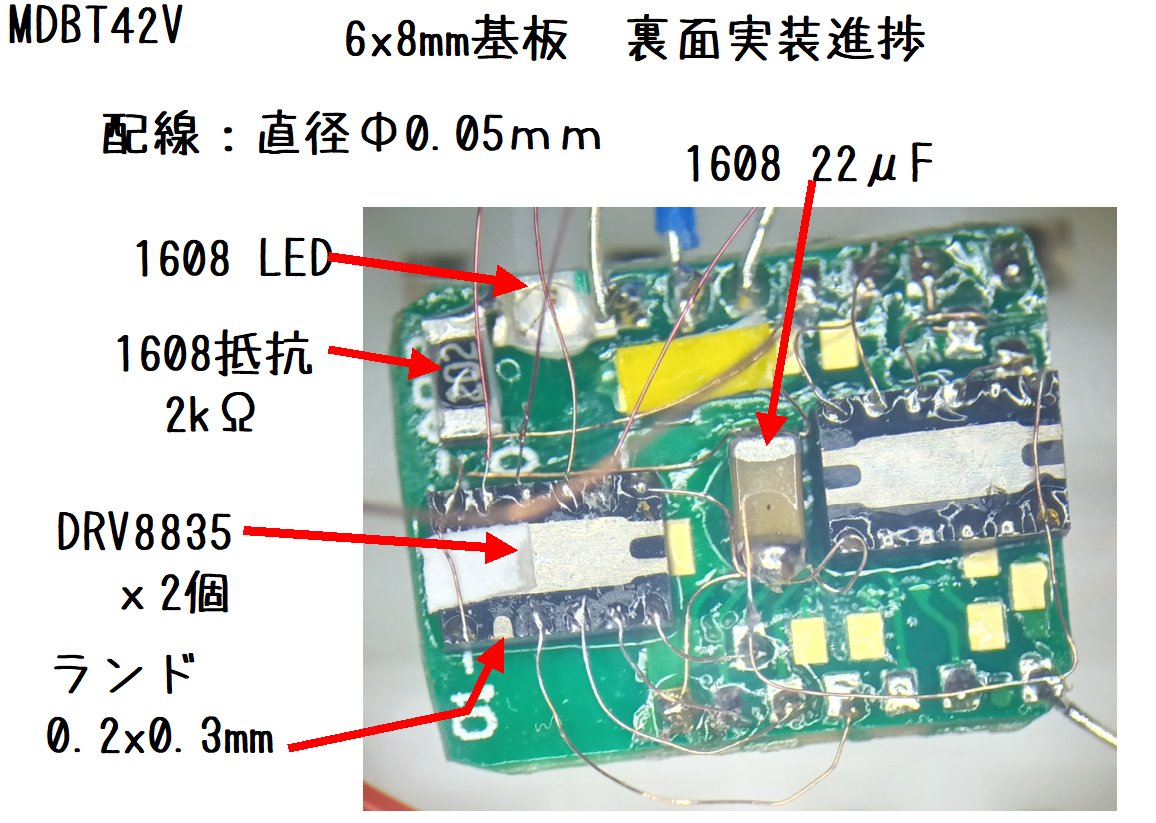

立体交差した配線の引き回し、Φ0.05線でやるのは慣れてないと
けっこう難しいです。
開けた基板でちゃんとしたランドがあるところへの
0603、0402 チップのはんだ付けの方が簡単です。。。 ^^;
ただ、匠じゃなくてもできます。
大事なのはちゃんと作業に見合った道具を使って
下準備をしてハンダ付けをする。。。です。
以前紹介した手振れしない、こて先の工夫、超極細のこて先チップ
でやれば凡人でもそれなりにできます。
一般のプロ用の極細こて先などではちょっと太いので、
匠じゃないと難しいかと思います・・・
たとえばこちらのプロ用の極細はんだ こて先は
0.5Dです。 こちらのプロ用セットは非常に高価です
プロや匠の技の持ち主はこれでいけますが
私のような凡人にはその極細こて先では太くてとてもうまく扱えない
ですなので、先日紹介したような0.１D程度のこて先を自作してます。
ほぼタダ・・・です ^^; 。
こちらはゴッドさんの0201チップの実装例ですが
その太さの小手先で、すごいです。さすがプロです。
プロ用で極細小手先と言っても自分が0201のハンダ付けするなら
それではうまくできないです。。。 こて先が太すぎる。。。
0.5mmピッチで配線のハンダ付けでは隣りのランドとブリッジしてしまう...
自分のこて先でならその動画みたいな開けた場所でハンダ付けなら
以前紹介した超極細こて先なら凡人でもできます ^^;
1/150、Nゲージ
— しん_2-41 (@shinichi_nino) 2026年3月26日
スバル360 全長わずか2cm！
ラジコン化... 進捗
凡人ですが
匠にも難しいと言われた
ハンダ付け... ^^;
メインボード製作中・・・
2個目のモータドライバ配線完
匠の技を凡人に...はこちら↓https://t.co/ClNoKBWf3c pic.twitter.com/AilxF3CIXd
こちらで紹介したICの足、パッドにハンダ上げとかも
やってるのとやってないのではすごく差があります。
1/150、Nゲージ
— しん_2-41 (@shinichi_nino) 2026年3月25日
スバル360 全長わずか2cm！
ラジコン化...
メインボード製作中・・・
2個目のモータドライバ
DRV8835 2x3mm
0.5mmピッチにハンダ0.05線付け
実装前の準備
ハンダ上げ
ちょっとわかりにくいですね...^^;
これ、大事なんです
これまでの進捗とか・・・↓https://t.co/g4aDtjwRO8 pic.twitter.com/zNuoDQXgnz
